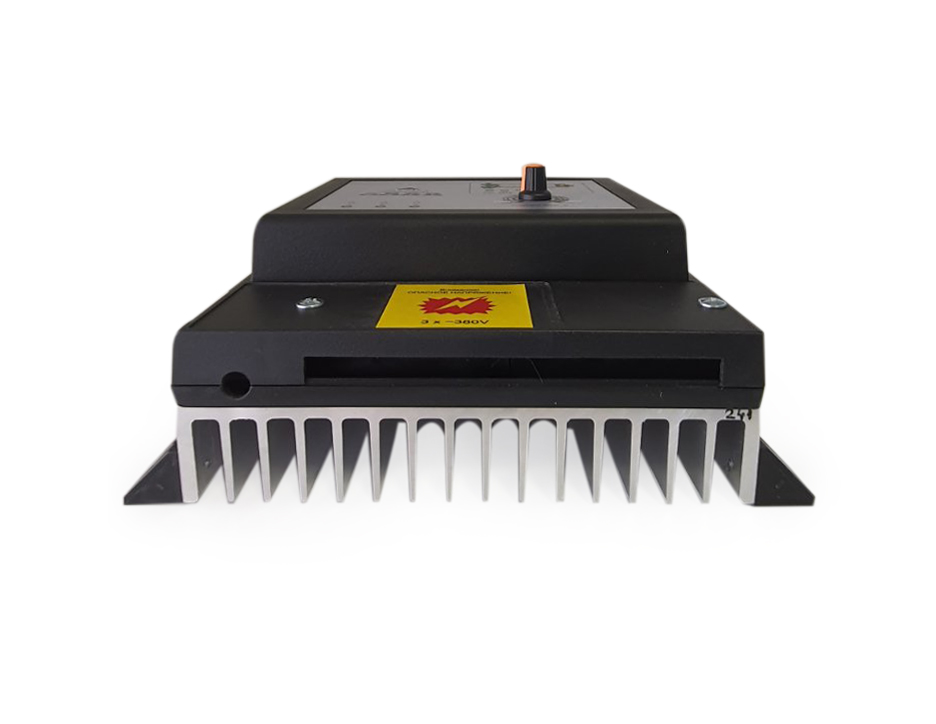

Автоматика Anod Digital -3
Автоматика Anod Digital -3 являється контролером регулятором призначеним для забезпечення безпечної автоматичної роботи трифазних електроопалювальних систем на базі електродних котлів Анод або тенових котлів різних виробників з підтриманням встановлених теплового та часового режимів, споживання електроенергії та дистанційному керуванні.
Anod Digital -3 одночасно може керувати двома котлами, та двома циркуляційними системами теплоносія. Має окремий канал, датчик температури та управляючу групу контактів електроклапана/другого насоса для забезпечення замовнику гарячої води. В літній період без підключення системи опалення. Та зі встановленням окремих температур в різних контурах.
Прилади Anod Digital -3 забезпечують безпечну та ефективну роботу електродних котлів в опалювальних системах з любого матеріалу, що дозволяє використовувати для електродного котла Анод звичайну водопроводну воду, та не проводити водопідготовки.
Anod Digital це пристрій з мікропроцесорним управлінням та напівпровідниковою комутацією потужностей (електродний котел ANOD та насос).
Встановлені функції та поточні параметри роботи системи Anod Digital відображуються на дисплеї автоматики Anod Digital.
Пристрій Anod Digital та принцип його роботи.
Функціонально Anod Digital складається із добового таймера, п’яти контролерів та управляємим ними трифазним регулятором потужності котла Анод, електричного ключа управління насосом, реле управління електромагнітним клапаном або додатковим насосом та реле управління другим котлом.
Програмований добовий таймер з годинником реального часу проводить включення / виключення / переключення котлів по добовій програмі, яку задає користувач. Наприклад, для використання нічного тарифу на електроенергію, програмують роботу електричного електродного котла Анод з 23:00 до 7:00 в максимальному навантаженні, збільшуючи навіть температуру в приміщенні. А в інший час доби буде дана команда на зниження температури в приміщенні або перехід на інший, газовий котел.
Контролер сили струму котла Anod Digital обмежує та стабілізує струм(потужність) кожної фази на рівні, який встановив користувач. Так, для котла потужністю 9кВт, встановлюється максимальне значення сили струму не більше 14А. Після цього струм на любому електроді електродного котла Anod Digital не перевищить заданого значення при любих обставинах, скачки в мережі, підвищення електропровідності і ін. Регулювання — це головне, з відображенням на цифровому дисплеї сили струму автоматики Anod Digital.
Друга функція даного контролера — захист системи від короткого замкнення (КЗ) під ас навантаження, при виникненні якого відбувається перехід миттєвового відключення котла Анод з послідуючим самостійним перезапуском системи опалення через 5 секунд.
Контролер датчика температури системи Dt1 (першої системи) відключає електрокотел Анод та насос 1 через встановлений користувачем час при досягненні температури датчика Dt1 значення верхньої границі температури, встановленої користувачем. Температура датчика Dt1 не може бути більша встановленого значення користувачем у випадках, коли зовнішні керуючі прилади, підключені до автоматики Anod Digital продовжують давати команду “Нагрів”.
При зниженні температури до рівня нижньої границі встановленої користувачем, контролер включає насос 1 та через встановлений користувачем час затримки, запускає в роботу електродний котел Анод.
При роботі на опалення кожні 5 хвилин контролер примусово запускає в роботу на 1 хвилину насос 1 — для співставлення температур всередині котла та в самій системі опалення. При режимі роботи “Літо” ( в зимовий час режим роботи “антизамерзання”) насос 1 примусово запускається на одну хвилину кожну годину.
Одночасно із включенням/виключенням насоса 1 проводиться переключення реле управління другим котлом.
Контролер температури датчика Dt2 (другої системи) призначений в першу чергу для гарячого водопостачання і тому має пріоритет над всіма управляючими сигналами, окрім контролера сили струму системи та напруги електрокотла.
Керує електрокотлом та насосом 2 або в залежності від установок користувача, насосом 1, газовим котлом та електрокотлом та переключає рух горячого теплоносія в другу систему.
При досягненні температури датчика Dt2 верхньої границі температури встановленої користувачем контролер проводить комутацію нагрузки та передає перевагу керування.
При зниженні температури датчика Dt2 до нижньої границі температури виставленої користувачем, контролер знову отримує пріоритет керування нагрузками.
Контролер зовнішніх керуючих пристроїв дозволяє керувати системою опалення різними типами приладів: від простого вимикача до комп’ютера типу “Розумниц будинок” при цьому кількість керуючих пристроїв одночасно з автоматикою Anod Digital — не обмежена.
Командою “нагрів” для управляючого входу є замикання його контактів.
Контролер внутрішньої температури захищає автоматику Anod Digital від перегрівання внутрішніх та зовнішніх частин приладудля запобігання виходу з ладу шляхом відключення живлення котла та насоса. Після охолодження приладу контролер автоматично відновлює роботу системи із збереженням раніше установлених параметрів.
Основні технічні характеристики
- Напруга мережі……………………………………………………………………… 3 фази, 50-60 Гц 380В
- Власне споживання…………………………………………………………………3Вт
- Кількість програм добового таймера………………………………………..5
- Діапазон встановлення температури
теплоносія першої системи, ºС………………………………………………..+30….70 - Діапазон встановлення температури
другої системи, ºС ……………………………………………………………………+30….60 - Минимальний гістерезис в настройках
температур, ºС ………………………………………………………………………….1 - Діапазон керування сили струму, А ……………………………………………10-40
- Сила струму спрацювання захисту, А …………………………………………40
- Діапазон установки часу прокачки
теплоносія, с ……………………………………………………………………………..1…120/постійно - Максимальна потужність виходу
Насос, Вт …………………………………………………………………………………..600 - Максимальна потужність виходу
“клапан/насос”, Вт …………………………………………………………………….300 - Максимальна комутаційна потужність
керуючого виходу, Вт …………………………………………………………………500 - Струм керування в схемі зовнішніх
керуючих пристроїв, мА …………………………………………………………….0.1 - Живлення підтримки точного ходу годинника …………………………….CR2032
- Температура навколишнього середовища, ºС ………………………………-10…+35
- Габаритні розміри,мм ………………………………………………………………..235*200*105
- Вага (без врахування датчиків)……………………………………………………2.25
Засоби безпеки
В автоматиці Anod Digital використовується сила струму небезпечна для життя
Під час експлуатації та технічному обслуговуванню контролерів Anod Digital необхідно дотримуватись вимог “Правил технічної експлуатації установок споживачів” та “Правил техніки безпеки при експлуатації електроустановок споживачів”. Контролер Anod Digital повинен експлуатуватись в пожежобезпечному та вибухобезпечному приміщенні при відносній вологості повітря до 80%. Атмосфера не повинна мати в своєму складі пил, кислоти, луги та інші агресивні елементи.
Забороняється:
– Відкривати кришку клемного відсіку контролера при присутності напруги в кабелі підключення.
– Встановлювати контролер на дерев’яних або інших горючих щитах (стінах).
– Подавати на контакти керуючого входу любу напругу.

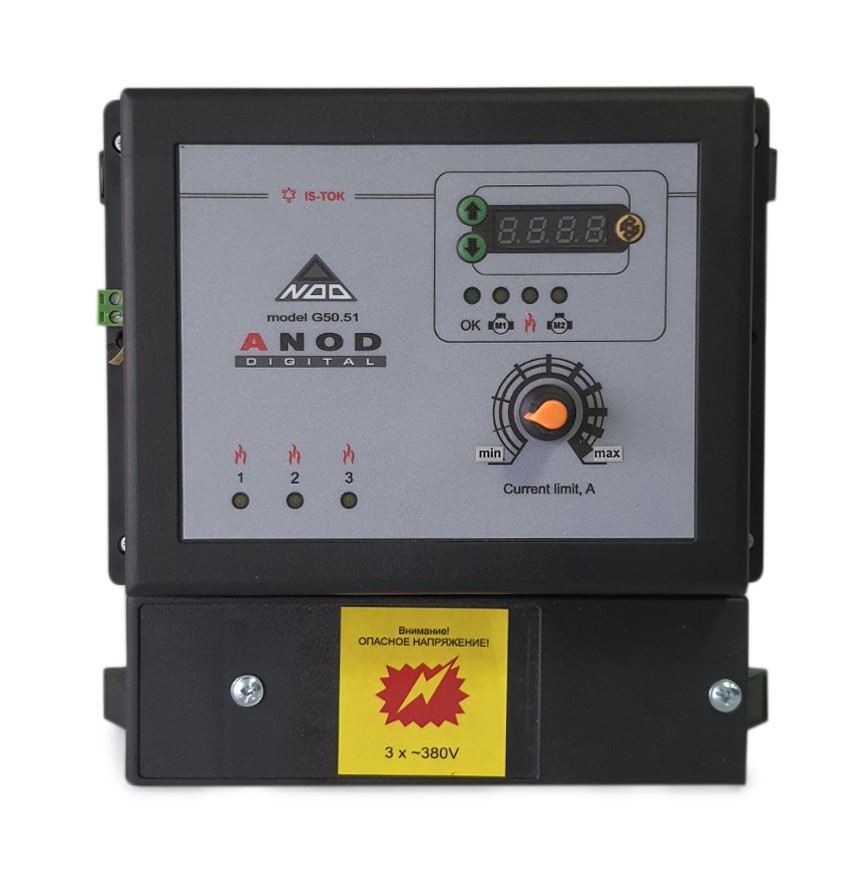

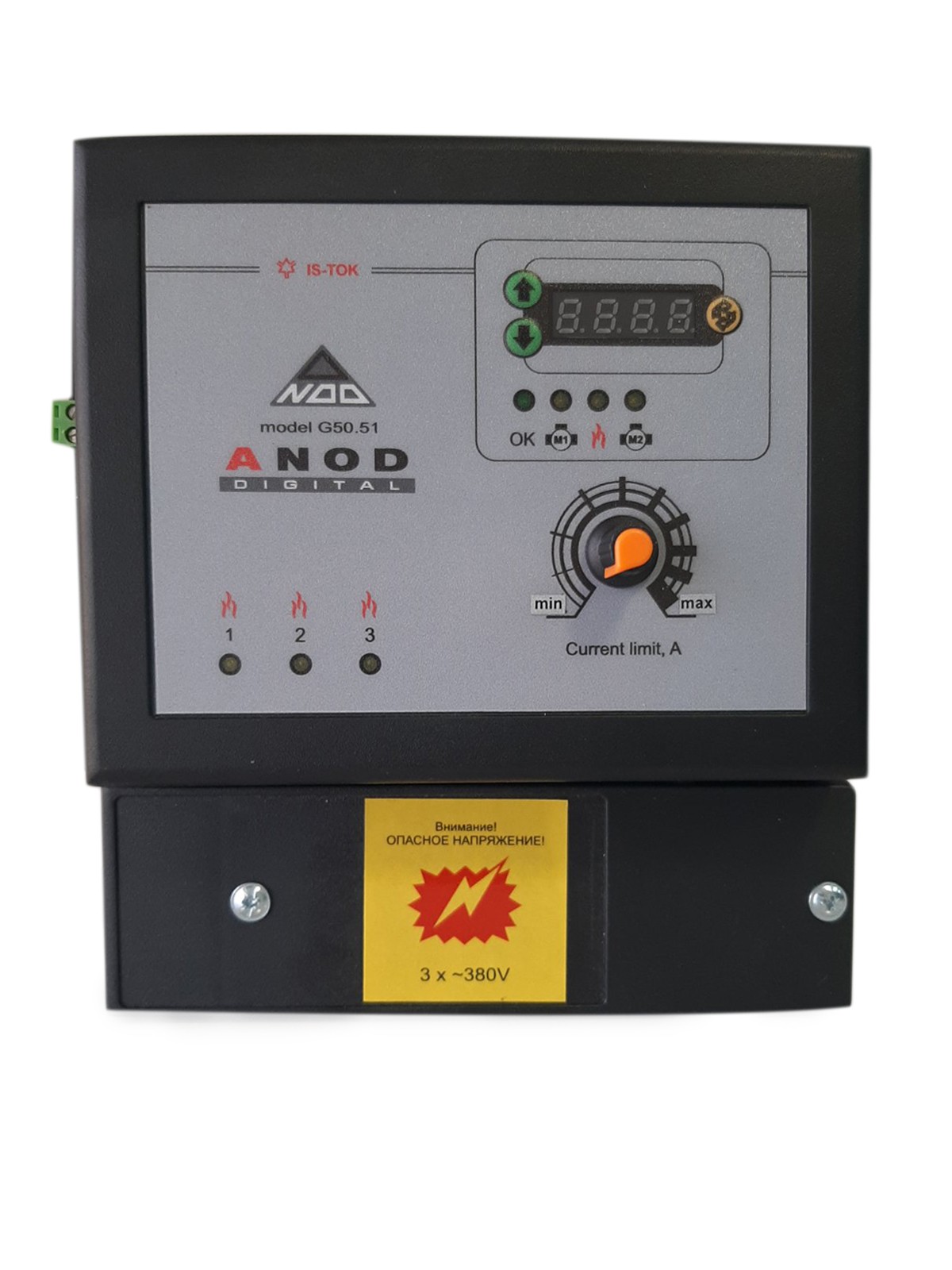

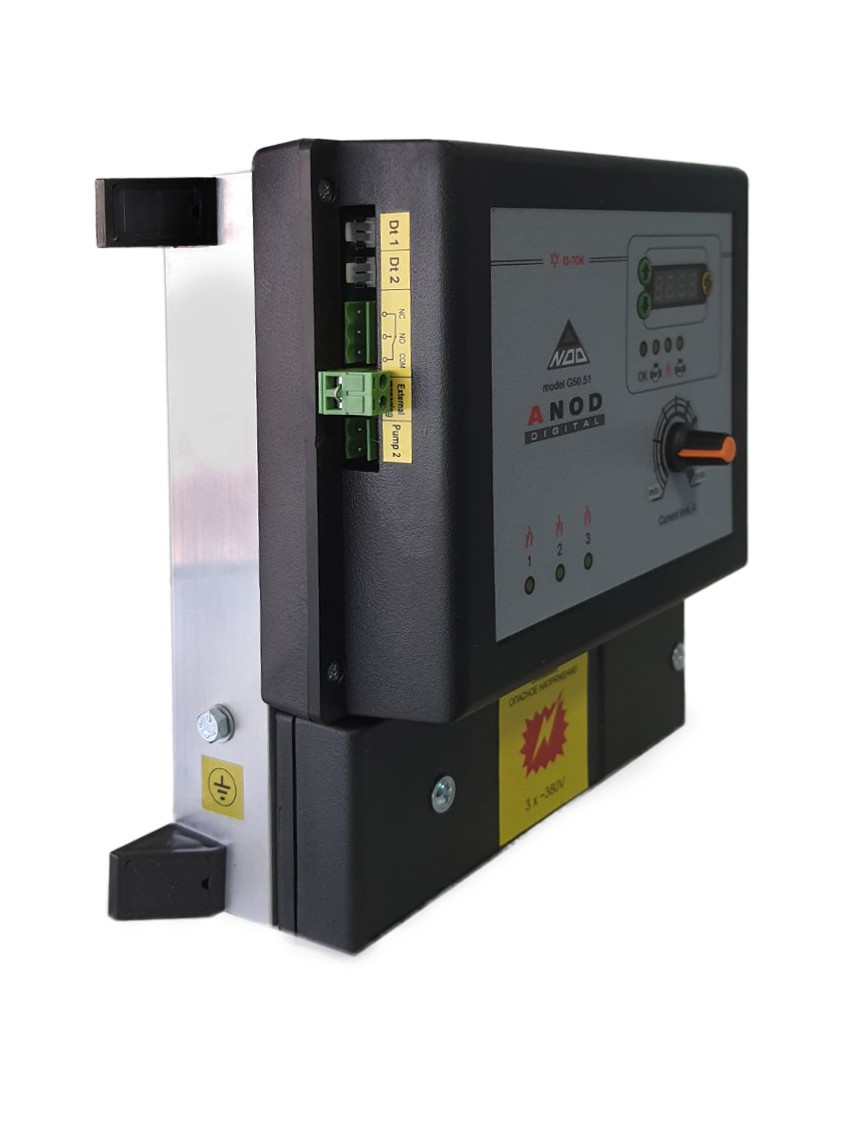

Опис автоматики Anod Digital
1. Дисплей чотирьохзначний
2. Кнопка вибору параметра
3. Кнопка “+” -підвищення чисельного значення параметра
4. Кнопка “-” – пониження чисельного значення параметра
5. Ручка тумблер обмеження рівня сили струму (потужності).
6. Світлодіод “Ок” – індикатор зупинки нагріву зовнішнім керуючим пристроєм
7. Світлодіод — індикатор режиму “нагрів”
8. Світлодіод — індикатор роботи насоса
9. Світлодіод — індикатор роботи насоса 2/клапана

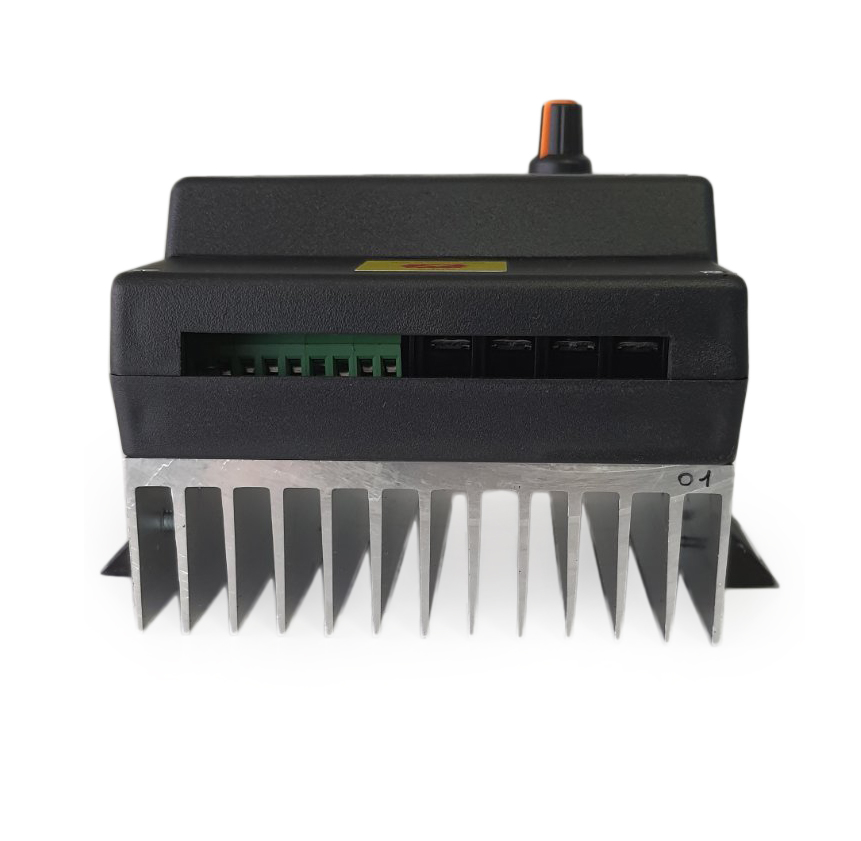

Підключення зовнішніх керуючих пристроїв
Для керування системою опалення зовнішніми пристроями, автоматика Anod Digital має “Кер.Вхід”.
Для даного входа команда “нагрів” є замикання його контактів ( на них уже є присутність напруги внутрішнього джерела живлення(!), тому на зовнішньому пристрої необхідно використати контакти “COM-NO” без напруги.
Команда зупинки нагріву від зовнішнього пристрою відсвічується на індикаторі “Ок”.
Управління двома котлами
Автоматика контролер Anod Digital може управляти одночасно двома котлами: електричним електродним котлом Анод або іншим електричним котлом та газовим котлом, або іншим котлом, який має вихід на зовнішнє кправління. При цьому можлива як паралейна робота обох котлів так і послідовна.
При паралейній роботі двох котлів автоматика Anod Digital дає команду на нагрів відразу двом котлам одночасно. Для цього необхідно кабель управління другого газового котла підключити до контактів “COM” та “NO” керуючого виходу автоматики Anod Digital.
При почерговій роботі автоматика Anod Digital дає команду “Нагрів” тільки одному котлу, забороняючи в цей же час роботу другого котла. Для цього потрібно підключити кабель керування другого газового котла до контактів зовнішнього керування “COM” та “NO” по схемі підключення, яка є в автоматиці котла Anod Digital.
Установка параметрів.
Установка всіх заданих параметрів, які є доступні користувачу роботи системи окрім рівня границі максимального струму котла, відбувається функціональними кнопками на передній панелі автоматики Anod Digital з відображенням чисельних значень на чотиризначному дисплеї. Перший знак — для відображення коду параметра, інші — його чисельні показники.
1.1. Установка температури першої системи. При включенні живлення на контроллер автоматику Anod Digital на протязі перших 5 секунд проводиться самодіагностика. Після чого поточні значення даного параметра відображаються на дисплеї.
Код для даного параметра -відсутність освітлених сегментів в першому знаці, тому на дисплеї буде відображено, наприклад як малюнок що відповідає 25.5ºС.
1.2. Перегляд та встановлення верхньої границі температури. Для перегляду раніше встановленого параметра верхньої границі температури потрібно нажати кнопку “+” (стрілка вверх) — дисплей перейде в мигаючий стан — це режим редагування верхньої температури з відображенням числа верхньої границі температури. Якщо потрібно змінити цей показник параметр, то у споживача є 5 секунд щоб нажати одну із двох кнопок “+” або “-”. Завдання верхньої границі температури підніметься або опуститься на 1ºС. На скільки градусів потрібно знизити або підвищити температуру, стільки разів потрібно нажимати кнопкою “+” або”-”. Після припинення натискань зміни параметрів температури на протязі 5 секунд, контролер автоматики Anod Digital прийме змінені налаштування верхньої границі температур. Та перейде на індикацію поточного значення температури.
1.3. Перегляд та встановлення нижньої границі температури. Для перегляду раніше встановленої нижньої границі температури, значення при досягненні якого, котел запуститься в роботу, потрібно нажати стрілку “-”. Дисплей перейде в мигаючий стан (режим редагування) з відображенням числа нижньої границі температури виставленої раніше.
Якщо необхідно знизити або підняти нижню границю температур під час мигання дисплея на протязі до 5 секунд потрібно натиснути кнопку “+” або “-” змінюючи нижню границю температури до потрібного значення. Коли Ви досягнете потрібного Вам значення нижньої границі температури, потрібно почекати 5 секунд і автоматика Anod Digital прийме Ваші нові значення для установки, які Ви зможете будете спостерігати на індикації автоматики Anod Digital.
Встановлення рівня обмеження струму ( потужності) котла Anod Digital
Автоматика Anod Digital має унікальний контролер сили струму котла Anod, робота якої полягає в подачі на котел тільки тієї частини потужності з мережі, яка необхідна для стабільного підтримування вибраного користувачем сили струму, незалежно від коливань напруги в мережі та рівня електропровідності теплоносія. Другими словами, автоматика Anod Digital пропускає через себе на котел всю напругу з мережі до тих пір, поки вона буде нижче заданого рівня та поки рівень збільшення сили струму на любій із фаз не наблизиться да заданого рівня сили струму встановленої на ручці тумблері автоматики Anod Digital. Після наближення сили струму до заданих параметрів нагрів продовжиться, но вже з незмінною силою струму — цей момент в подальшому називається стабілізованим рівнем сили струму котла Anod Digital.
Установку рівня обмеження сили струму необхідно проводити при температурі на виході із котла, близькою до верхньої границі при працюючому котлі. А саме при температурі теплоносія 60ºС, коли на дисплеї відобразиться саме це значення, тумблер зафіксувати на максимальну силу струму, яку хоче споживач.
Для цього потрібно нажати на автоматиці Anod Digital кнопку вибору параметра до відображення на дисплеї показника з необхідним кодом “с”.
Далі встановлюйте ручку тумблера необхідний рівень обмеження сили струму згідно показів дисплея, витримуєте паузу 2…5 секунд між поворотом ручки тумблера та необхідна сила струму зафіксується у Ваших настройках. Мікропроцесор автоматики Anod Digital прийняв Вашу настройку максимального обмеження сили струму.
Установка температури другої системи
Якщо до автоматики Anod Digital підключений датчик температури другої системи — нажміть кнопку вибору параметру до відображення на дисплеї коду необхідного параметру: двох вертикальних сегментів в нижній частині першого знаку ( більш детально в інструкції по автоматиці). Також на дисплеї буде відображатись поточне значення температури другої системи.
Перегляд та установка верхньої границі температури. Для перегляду раніше встановленої верхньої границі температури, значення при досягнення якого нагрів другої системи буде відключено, потрібно нажати кнопку “+» стрілка вверх — дисплей перейде в мигаючий режим -режим редагування з відображенням числа верхньої границі.
Якщо необхідно змінити даний параметр на автоматиці Anod Digital під час мигаючого режиму, потрібно нажати та утримувати одну із кнопок “+” або “-” змінюючи параметр границі верхнього режиму в сторону збільшення або в сторону зменшення заданої температури. Для запам’ятання зміненої верхньої границі параметру температури дочекайтесь 5 секунд для самостійного виходу мікропроцесора автоматики Anod Digital на встановлені нові параметри.
Перегляд та установка нижньої границі температури. Для перегляду раніше встановленої нижньої границі параметру температури на автоматиці Anod Digital, значення при досягненні якого підігрів буде відновлено, необхідно нажати кнопку “-” стрілка вниз — дисплей перейде в режим редагування з відображенням числа нижньої границі параметра температури.
Якщо потрібно змінити даний параметр — під час мигання дисплея нажміть та утримуйте одну із кнопок “+” або “-” да потрібного значення. Для запам’ятання нового значення нажміть кнопку вибору параметра з правої сторони від дисплею на автоматиці Anod Digital або дочекайтесь 5 секунд самостійного виходу автоматики з режиму настройки. Введені зміни будуть збережені. Та індикатор перейде на поточне значення вибраного параметру температури.
Вибір конфігурації системи циркуляції
Автоматика Anod Digital може робити на одну систему циркуляції або на дві. Вибір конфігурації проводиться функціональними кнопками.
Загальний код параметрів другої системи — два вертикальні сегмента в нижній частині першого знаку.
Перший параметр — включення/виключення другої системи. Натискання кнопки вибору параметра індикації на дисплеї системи “|| OFF” або “|| ON” в залежності від раніше встановленого завдання. Включення другої системи — потрібно нажати “+” на дисплеї “|| ON”. Та виключення другої системи — натисканням кнопки “-” на дисплеї “|| OFF” автоматики Anod Digital.
УВАГА!!!!! Не можна вибрати конфігурацію з двома системами, якщо до автоматики Anod Digital не підключені датчики температури другої системи!!!!
В такому варіанті робота всієї системи буде блокована та на дисплеї почергово будуть висвічуватись коди помилок роботи системи “Е003” та “Е004”. Розблокування автоматики Anod Digital проводиться одночасним натисканням клавіш “+” та “-”.
Клапан або насос під час роботи другої системи циркуляції.
В залежності від того, який виконуючий механізм(клапан чи насос) встановлений та буде підключений до другої системи — необхідно вибрати відповідне значення під час установки параметрів.
Нажаттям кнопки вибору параметра виберіть індикацію на дисплеї “|| FL” (Flap-клапан), або “|| FU” (Pump насос) — відобразиться раніше встановлене завдання. Змініть параметр завданням нажаттям кнопки “+”.
Установка часу прокачки теплоносія
Після кожної зупинки нагріву (відсутність напруги, редагування параметрів, програмне забезпечення) автоматика Anod Digital спочатку запускає в роботу насос (“Насос1”), а потім через певний проміжок часу запускає в роботу електричний електродний котел Анод. Відключення проходить в зворотному порядку, спочатку відключається котел, а після певної затримки часу відключається насос. Дане затримання в часі і є параметром, який також доступний до регулювання користувачем.
Код параметра для редагування -”d”. Для перегляду раніше встановленого необхідно вибрати на дисплеї код параметру d030. Затримка 30 секунд.
Якщо потрібно змінити даний параметр — нажміть та утримуйте одну із кнопок “+” або “-” до потрібного значення. Для запам’ятання введеного параметру нажміть кнопку вибору параметру з правої сторони автоматики Anod Digital або дочекайтесь 5 секунд для самостійного виходу мікропроцесора з режиму редагування із автоматичним збереженням установленного Вами параметру.
Для включення режиму безперервної роботи насоса — нажміть та утримуйте кнопку “+” до появи на дисплеї напису “d con” (constantly -постійно).
Даний режим рекомендується, коли автоматика Anod Digitalуправляє двома котлами з використанням добового программатора.
Режим Зима/Літо
Даний режим частіше використовують при роботі на дві системи циркуляції, із яких одна система — система опалення, а друга система — система гарячого водопостачання. При роботі в режимі Зима/Літо автоматика Anod Digital управляє нагрівом двох систем одночасно. В режимі Літо система блокується, котел працює тільки на систему гарячого водопостачання.
Для встановлення потрібного режиму кнопкою вибір параметру виберіть індикацію на дисплеї “HEA” (hearting – опалення) або “SA” (Summer — літо) — відобразиться раніше встановлене завдання.
Жорстко встановлюється температура теплоносія на рівні +10ºС.
В зимовий час дану температуру рекомендують використовувати як режим “антизамерзання”.
Індикація управляння внутрішнім таймером
Наступний параметр що відображується на автоматиці Anod Digital — поточне значення внутрішнього добового таймера.
Якщо таймер, згідно введеній добовій програмі дозволяє роботу електрокотла Анод— на дисплеї появляється напис “USE” використання.
Якщо таймер виконує програму тимчасової заборони роботи електродного котла Анод на опалення (перша система) — на дисплеї індикація “Econ” економія. При цьому таймер не може заборонити роботу електродного котла Анод на другу систему.
Годиник реального часу
Для коректної роботи таймера по використанню добової програми роботи системи опалення необхідно встановити діючий час доби контролера автоматики Anod Digital.
Нажміть кнопку вибору параметра до появи на дисплеї показника часу “ЧЧ.ММ” з мигаючою крапкою внизу другого знаку.
Для коректування часу нажміть кнопку “+” (підняття) — дисплей перейде в мигаючий режим. Якщо необхідно змінити параметри “годинник” – під час мигання дисплея 5 секунд нажміть та утримуйте кнопку “+”. Якщо потрібно змінити параметр хвилини, нажміть та утримуйте до потрібного значення кнопку “-”. Для запам’ятання введеного значення нажміть кнопку вибраного параметру, яка знаходиться з правої сторони від дисплея, або дочекайтесь 5 секунд самостійного виходу із режиму редагування автоматики Anod Digital.
Програмування добового таймера
Послідуючі п’ять параметрів — це включення та виключення електричного електродного котла Анод на протязі доби, тобто всього 10 часових точок для програмування роботи електродного котла.
Кожна з п’яти програм індиціруються на дисплеї під своїм номером (перший знак з точкою внизу) з одночасним показуванням функціонального значення.
Така програма означає, що перша програма задіяна включення відповідний проміжок часу та виключення електродного котла.
Якщо на дисплеї присутня індикація “1.OFF” – це означає, що перша програма не задіяна. Вона не буде управляти системою.
Вище описаний опис характерний і для інших п’яти програм.
Кількість задіяних програм може бути різною. В залежності від необхідності. Приклад: для використання пільгового опалювального тарифу в опалювальний період задіюють одну програму та програмують роботу електродного котла Анод з 23:00 до 7:00. В інший час доби робота електродного котла буде заборонена — це режим роботи “Econ” (економія).
Приклад програмування такої роботи
Нажимаємо кнопку вибору параметра до появи на дисплеї цифри 1 з точкою внизу в першому знаці (“On” або “OFF” після крапки — не має значення).
Для установки тимчасової точки включення котла нажміть кнопку “+” стрілка вверх — дисплей перейде в мигаючий стан з відображенням раніше встановленого числового значення. Приміром — 00:00.
Для установки часу включення котла в 23:00 — під час режиму коректування (мигання екрану) нажміть та утримуйте кнопку “+”для установки на дисплеї значення 23, а після потрібно натиснути кнопку “-” – для установки хвилин ( установлюємо 00). Для фіксування настройки вибраного параметру натисніть кнопку вибору параметру, справа від дисплея, або зробіть паузу на 5 секунд, таймер самостійно вийде з режиму налаштувати та зафіксує введені Вами настройки в мікропроцесор автоматики Anod Digital.
Для встановлення тимчасової точки припинення роботи електродного котла, потрібно нажати кнопку “-” стрілка вниз, дисплей перейде в мигаючий режим — режим коректування, з відображенням раніше встановленого часу відключення. Під час мигання нажміть та утримуйте кнопку “+” для встановлення годинника (наприклад 07), а після цього натисніть кнопку “-” щоб настроїти хвилини (встановлюємо 00). Для запам’ятання вибраного режиму натисніть кнопку вибір параметру з правої сторони автоматики Anod Digital, або зачекайте 5 секунд, щоб установки встановились автоматично.
Після цього, якщо другі програми знаходяться в стані “OFF” -електродний котел Анод буде щоденно працювати на систему опалення тільки з 23:00 до 07:00.
Для переводу любої із 5-ти програм в стан “OFF” необхідно встановити однаковий час точок включення на виключення.
Монтаж та перший запуск
Увага! Монтаж та підключення повинні проводити кваліфіковані спеціалісти, які вивчили Керівництво по експлуатації.
При монтажі слід суворо дотримуватись підключень кабелів живлення та споживання позиціям інформаційних табличок біля контактних з’єднань.
Накладні датчики температури необхідно кріпити із застосуванням теплопроводящої пасти КПТ-8 або аналог з послідуючою теплоізоляцією від зовнішнього середовища.
Місце кріплення автоматики Anod Digital повинно забезпечити вільне охолодження його радіатора або забезпечити примусовий продув вентилятора.
Перетин мідного проводу силового навантаження повинен забезпечити проходження відповідної сили струму без нагріву. Тому необхідна товщина кабеля 6 мм² по міді.
Перетин кабеля для управляння може бути любим: 0.1; 2.5 мм² по міді.
Перед першим запуском системи ручкою обмеження сили струму повернути в мінімальне положення.
Якщо Ваша опалювальна система повністю готова до роботи, включіть автомат захисту, який подає напругу на автоматику Anod Digital. При наявності напруги система почне роботу по установкам виробника.
Далі система готова прийняти установки споживача.
Технічне обслуговування
Технічне обслуговування контролера автоматики Anod Digital проводиться перед початком опалювального сезону та після його закінчення:
- очистіть від пилу корпус та радіатор;
- перевірте надійність фіксації кабелів в розйомах, переконайтесь у відсутності пошкоджень ізоляції з’єднань кабелів;
- прижміть контакти.
Правила зберігання
Автоматика Anod Digital повинна зберігатись в упаковці виробника в обігріваємих приміщеннях при температурі від +1 до +25 ºС при відносній вологості до 80%.
Штабелювання — не більше 10 штук.
